Saludos banda como están, feliz navidad. El día de hoy vengo a hablarles sobre microcomponentes electrónicos. Y es que la empresa INTEL ha decido competir de manera directa en la fabricación de Chips de próxima generación, a través de la primera MAQUINA ULTRAVIOLETA EXTREMA DE ALTA TEMPERATURA NUMÉRICA. Esta se encuentra ubicada en la ciudad de en Hillsboro, Oregón Estados Unidos.
¿Mis amigos, se preguntarán que es el HIGH - NA EUV?
Es un sistema de litografía avanzado que emplea la luz ultravioleta extrema, para imprimir patrones diminutos sobre semiconductores en una escala de 13.5 nanómetros. Lo que permite el diseño y fabricación de chips más potentes y eficientes destinados a supercomputadoras, Inteligencia Artificial Generativa y smartphones mediante un Nodo 18A, el cual será diseñado y optimizado para brindar mayor rendimiento en función a la reducción de costos.
¡Aún así, seguimos en las mismas, debido a las palabras tan técnicas que nos dificulta entender!. Por lo que vamos a desmenuzar cada punto para comprender como impactará esta fabrica la oferta, demanda y competitividad global, en el mercado tecnológico e informático.
Hablemos de que es la litografía: La litografía es un arte enfocado en la impresión y reproducción gráfica basa en la repulsión entre el agua y la grasa, para dibujar sobre una piedra caliza, plancha metálica o, con un material graso. Para luego aplicar tinta grasa y agua. lo que permite adherir el dibujo en el área aleccionada. Al ser tan versátil, se puede emplear en matrices de aluminio, poliéster y en chips.

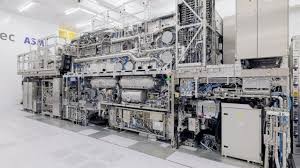

Ahora veamos cómo se aplica la litografía en la elaboración de semiconductores: la maquina creada por INTEL, es de alta precisión, se caracteriza por usar espejos ultrarreflectantes para generar luz ultravioleta mediante la vaporización de gotas de estaño con láser. Esto permite mejorar la escalabilidad de transistores y reducir los tiempos de producción. En vista de esto, se revolucionará la fabricación de chips para nodos de 2nm o más pequeños, por increíble que parezca.
- ¿Cómo se beneficiará el comercio global de transistores, microcomponentes y chips de próxima generación con la maquina HIGH-NA?
- Se podrán diseñar e imprimir nodos y microcomponentes con características 1.7 veces más pequeñas y con una densidad 2.9 veces mayor
- Se podrán diseñar, desarrollar, fabricar e implementar nodos avanzados Intel 14A y demás series posteriores.
- Posicionará a INTEL como una empresas altamente competitiva en el mercado de CHIPS, indispensables para la Inteligencia Artificial y nuevas tecnologías.
- INTEL y AML (Advance Semiconductor Materials Lithograpy) mantienen una alianza única y especializada, al ser su proveedor exclusivo, ya que esta empresa es el conglomerado mas importante a nivel mundial en la fabricación de maquinaria de litografía para la fabricación de semiconductores,

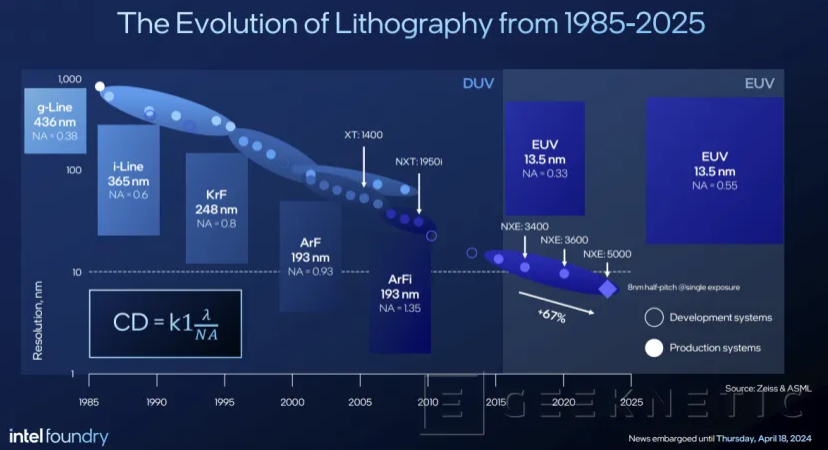

La imagen de arriba, nos explica como la litografía a sido implementada para el desarrollo de microcomponentes, y el impacto que tendrá este mecanismo de producción para el 2027.
Por últimos mis amigos, les dejo el siguiente video. Espero que lo disfruten:
